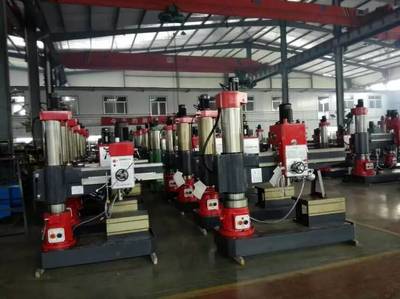

在现代工业生产中，摇臂钻床作为关键的孔加工设备，其安全性与可靠性至关重要。型号为Z3050x16的液压摇臂钻床，凭借其独特的机械与电气双重保险设计，在保障操作人员安全、提升设备稳定运行及延长使用寿命方面表现卓越。本文将深入解析其双重保险机制的具体构成与协同工作原理。

一、 机械保险机制：坚固的物理防线

机械保险是设备安全的第一道屏障，主要依赖于精密的机械结构设计，在异常情况下通过物理干预实现保护。

1. 主轴过载保护：钻床主轴传动系统中通常集成有安全离合器或摩擦片机构。当钻孔过程中遭遇异常阻力（如进给量过大或工件材质过硬）导致扭矩超限时，离合器会打滑或摩擦片分离，从而切断动力向主轴的传递，防止主轴、钻头及传动齿轮因过载而损坏。

1. 摇臂升降与夹紧互锁：摇臂的升降运动与立柱、摇臂的夹紧动作之间存在严格的机械互锁。通常设计为：只有在摇臂被可靠夹紧在立柱上、且立柱被夹紧在底座上之后，主轴箱才能在摇臂上移动或主轴才能启动工作；反之，需要进行摇臂升降调整时，必须先松开夹紧机构。这种互锁通过连杆、凸轮等机械装置实现，从根本上避免了在部件未锁紧状态下进行加工可能引发的晃动、坠落等危险。

1. 行程限位装置：在摇臂的水平回转、主轴箱的横向移动以及主轴的轴向进给等方向上，均设有可调节的机械挡块或限位螺钉。当移动部件到达预设的极限位置时，挡块会物理阻止其继续运动，防止超程导致的机械碰撞、丝杠损坏或电缆拉断。

1. 液压系统安全阀：设备的液压系统（用于夹紧、变速等）中装有溢流阀（安全阀）。当系统压力因某种故障超过设定值时，溢流阀开启泄压，将油液导回油箱，从而保护液压泵、油缸及管路不受高压破坏。

二、 电气保险机制：灵敏的监控网络

电气保险构成了设备安全的第二道，也是更为灵敏和智能的防线。它通过电气控制系统对设备状态进行实时监控，并在检测到异常时快速切断电力或发出警报。

1. 电动机保护：主轴电机、升降电机等主要驱动电机回路中，装有热继电器或电子过载保护器。它们能持续监测电机的工作电流。若因过载、缺相或堵转导致电流持续超标，保护器会在设定时间内动作，切断对应电机的控制电路，避免电机因过热而烧毁。

1. 控制电路互锁与联锁：在电气控制线路中，利用接触器、继电器的辅助触点以及行程开关的触点，构建复杂的逻辑互锁关系。例如：

• 零压保护：采用带自锁环节的控制电路，确保电网突然断电又恢复后，设备不会自行启动，防止意外发生。

• 顺序联锁：确保液压泵电机启动后（建立起一定压力），主轴电机才能启动；摇臂夹紧信号（通常由压力继电器或行程开关提供）确认后，主轴箱移动电机或主轴启动电路才被接通。

• 紧急停止：在操作面板及设备易触及部位设置醒目的急停按钮。按下时，直接切断控制电路的总电源，所有动作立即停止，是最高优先级的电气保护。

1. 限位开关保护：除了机械挡块，在各移动部件的极限位置还设有电气限位开关（接近开关或行程开关）。当部件触碰限位开关时，会立即切断该方向运动的驱动电路，实现软性限位，常作为机械限位的先导或补充。

1. 指示与报警系统：控制面板上设有电源、电机运行、夹紧状态等指示灯。一些高级型号还可能集成故障诊断功能，当检测到如油压不足、润滑故障、电机过热等异常时，通过声光报警器提醒操作者，并可能锁定部分功能。

三、 机械与电气双重保险的协同作用

Z3050x16液压摇臂钻床的安全性，并非机械与电气保护的简单叠加，而是二者深度融合、互为备份的协同体系。

• 纵深防御：例如针对过载，既有机械式的摩擦离合器作为最终物理保护（即使电气失效也能动作），又有电气热继电器进行前期监测和快速断电，形成了双重保障。
• 信号交互：机械状态（如夹紧是否到位）通过行程开关或压力继电器转换为电信号，反馈给电气控制系统，后者据此决定是否允许下一步操作。电气指令（如电磁阀通断）则控制液压动作，驱动机械部件执行夹紧或松开。
• 可靠性提升：这种双重设计大大降低了单一系统失效导致整体故障或事故的风险。即便某一电气保护元件失灵，相应的机械保护机制仍能很大程度上提供安全保障，反之亦然。

液压摇臂钻床Z3050x16的机械电气双重保险设计，体现了现代工业设备“安全第一”的设计理念。机械保险提供可靠、本质的物理防护，电气保险则带来精准、快速和智能化的控制与干预。二者相辅相成，共同构建了一个多层次、高冗余的安全防护网络，不仅有效保障了操作人员的人身安全，也极大地提升了设备本身在复杂工况下的适应性与耐久性，是其在金属加工领域得以广泛应用的重要基石。操作与维护人员必须充分理解这套双重保险机制，并按规定进行日常检查与维护，确保其时刻处于有效状态。
